Luftdurchlässigkeitsprüfer für Textilien

Modell: GC-461E

1. Einführung
Das Gerät wird für die Luftdurchlässigkeitsprüfung von speziellen Industriegeweben, allgemeinen Geweben, Strickwaren, Vliesstoffen und industriellem Filterpapier usw. verwendet. Die Geräteleistung entspricht der GB/T545397 Bestimmung der Gewebedurchlässigkeit und anderen Anforderungen nationaler Standards für Testinstrumente. Mit digitaler Anzeige, digitaler Einstellung der Testparameter und einem hochpräzisen Sensor anstelle der traditionellen Wassersäulenmethode zur Messung der Druckdifferenz und mit einem Mikrocomputer zur Berechnung der Testdaten anstelle der manuellen Umrechnung ist das Gerät einfach zu bedienen und hat eine hohe Genauigkeit und Effizienz.
2. Spezifikationen:

2.1 Druckmessbereich: 1～4000Pa
2.2 Messbare Luftdurchlässigkeit: 2～9999mm/s
2.3 Testfehler: ≤±2％
2.4 Messbare Gewebedicke: ≤8mm
2.5 Induzierte Zugluftregulierung: Dynamische Regulierung nach Datenrückmeldung
2.6 Definierter Wertring für Probenfläche: 4 Stück à 5cm2；20cm2；50cm2；100cm2；
2.7 Definierter Durchmesserring für Probenfläche: Ф50mm(≈19.6cm2)Ф70mm(38.5cm2)
2.8 Düse: 10 Stück
2.9 Leistung: 1500W
2.10 Gewicht: 65 kg
2.11 Außenabmessungen: 600×700×1100mm (L×B×H)
3. Aufbau

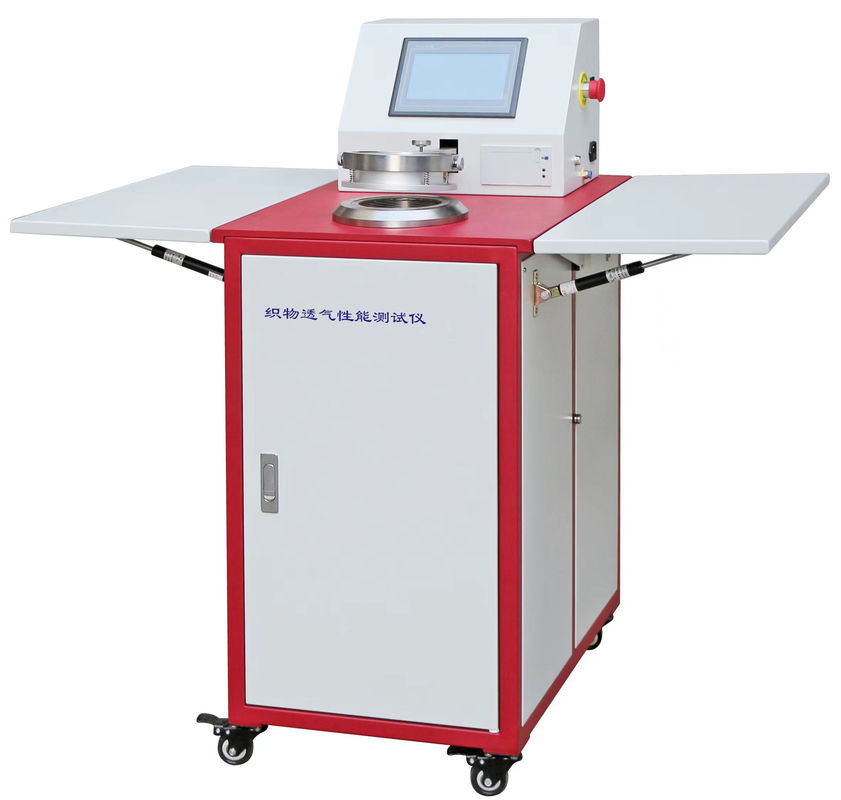

Äußerlich besteht das Gerät aus einem Stützrahmen, einer Probenbefestigungsvorrichtung, einem Durchflussmesser, einer Anzeigetafel usw. und intern aus einem Drucksensor, einem CPU-Datenprozessor, einer induzierten Zugluftmaschine, einer Rückkopplungs-Einstellvorrichtung usw.
3.1
Der Stützrahmen, hergestellt durch Direktstanzen von Stahlblech und mit Kunststoff besprüht, ist fest, leicht und attraktiv sowie korrosionsbeständig und reinigungsfähig.3.2

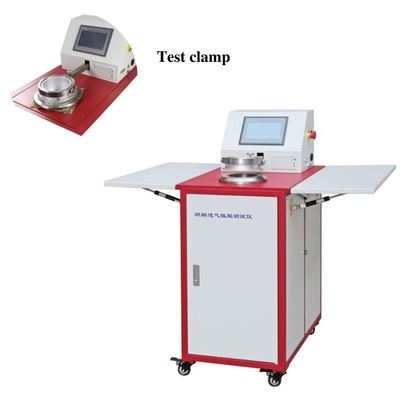

Die Bedienung der Probenbefestigungsvorrichtung erfolgt über einen Druckgriff unter dem Bedientisch, der die Auf- und Abbewegung des Probenpresskopfes über einen Kurbelwellen-Zahnradhebelmechanismus steuert. Die Probe wird durch die ausreichende Anpresskraft der Befestigungsvorrichtung und das Gleitgelenk zwischen dem Presskopf und der Drehachse fest angedrückt.3.3
Der Durchflussmesszylinder, hergestellt aus nahtlosem Stahlrohr, ist langlebig und fest. Mit einer Tür und einem Türschloss sind die Luftdichtheit und der einfache Austausch der Düsen gewährleistet.3.4
Düsen-Nr. (Öffnungsdurchmesser) Anzeigebildschirm: Die Verwendung der aktuell ausgewählten Düsenöffnungsgröße wird auf diesem Bildschirm angezeigt: Drücken Sie gemäß der aktuell ausgewählten Düsenöffnungsgröße die [Set]-Taste, und die Kontrollleuchte in der oberen linken Ecke des Düsen-Nr. (Öffnungsdurchmesser) Anzeigebildschirms leuchtet. Es wird aufgefordert, eine Düsen-Nr. einzusetzen.
