Name

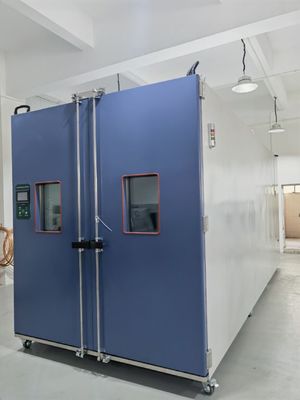

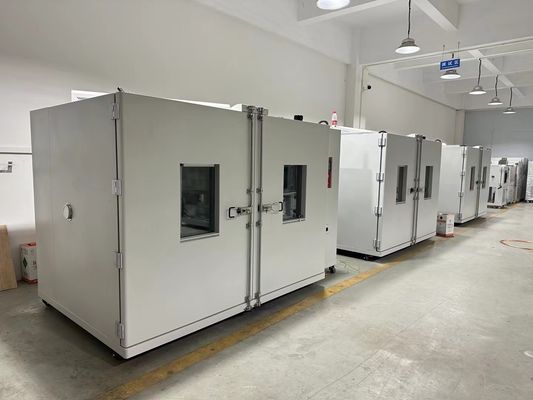

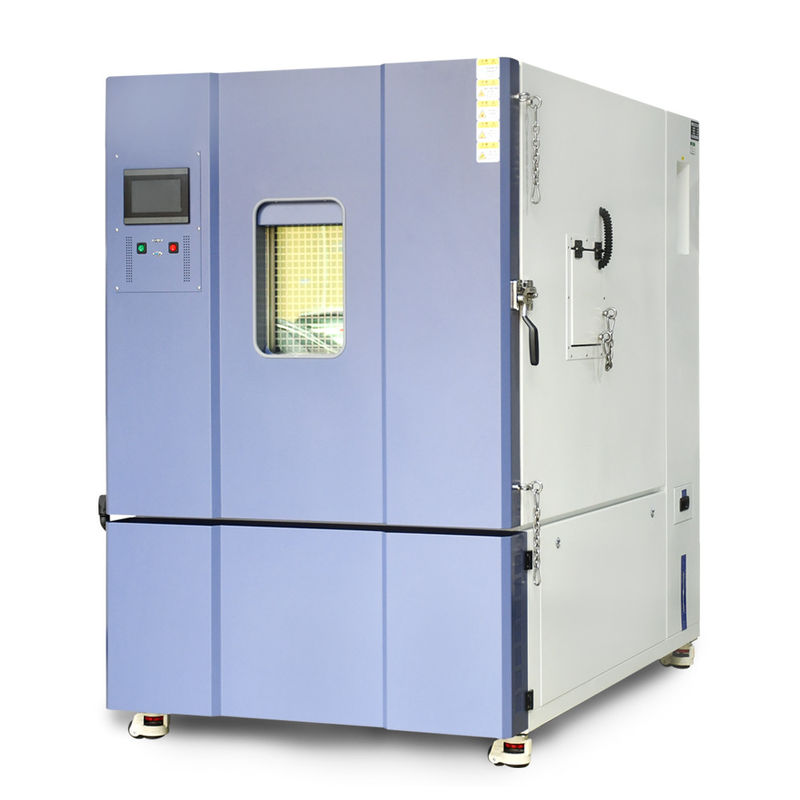

Prüfkammer mit konstanten Temperatur- und Luftfeuchtigkeit

Anzahl

1 Satz

Standards

1. GB11158 Technische Bedingungen für Hochtemperaturprüfkammern

2. GB10589-89 Technische Bedingungen für Niedertemperaturprüfkammern

3. GB10592-89 Technische Voraussetzungen für Hochtemperatur- und Niedertemperaturprüfkammern

4. GB/T10586-89 Technische Voraussetzungen für eine Testkammer mit feuchter Hitze

5. GB/T2423.1-2008 Niedertemperaturprüfkammerprüfmethode

6. GB/T2423.2-2008 Prüfmethode für die Hochtemperaturprüfkammer

7. GB/T2423.3-2006 Prüfmethode in einer feuchten Wärmetestkammer

8. GB/T2423.4-2008 Prüfmethode für abwechselnde feuchte Wärme

9. GB/T2423.22-2002 Prüfmethode für Temperaturänderungen

10. IEC 60068-2-1.1990 Niedertemperatursprüfkammerprüfverfahren

11. IEC 60068-2-2.1974 Prüfmethode in einer Hochtemperatur-Prüfkammer

12. GJB150.3 Hochtemperaturprüfung

13. GJB150.4 Niedertemperaturprüfung

14. GJB150.9 Feuchtigkeitstest

Eigenschaften

Perfekte Formgestaltung, hochwertiges Aussehen, geräuscharme Ausrüstung, einfache Bedienung, sicher und zuverlässig

Verbotene Gegenstände für Versuchsgeräte

1- Prüfung oder Lagerung von Proben von brennbaren, explosionsfähigen und flüchtigen Stoffen

2Proben von ätzenden Stoffen zur Prüfung oder Lagerung

3. Prüfung oder Lagerung biologischer Proben

4- Prüfung oder Lagerung von Proben starker elektromagnetischer Emissionsquellen

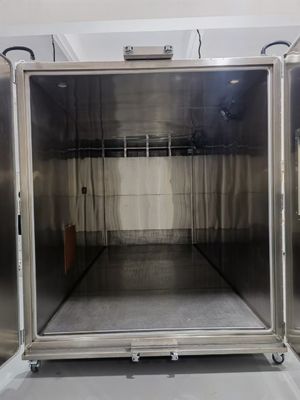

Größe der Innen- und Außenboxen

Innerer Kasten: (W*H*D) 2000mm*2000mm*2000mm

Temperaturbereich

-40 bis +150°

Luftfeuchtigkeit

20 ‰ 98%

Temperatur- und Luftfeuchtigkeitskontrollerbereich

Steuerstabilität

Temperatur ±0,5°C; Luftfeuchtigkeit ±2%

Einheitliche Verteilung

Temperatur ±2,0°C; Luftfeuchtigkeit ±3,0%

Entschließung

Temperatur: 0,01°C; Luftfeuchtigkeit: 0,1%R.H.

Aufheizzeit

Durchschnittlich 3 °C/min, nichtlineare Erwärmung

Abkühlzeit

Durchschnitt 1 °C/min, nichtlineare Kühlung

Temperaturgrenze

Höchsttemperatur +150°C; Mindesttemperatur -70°C

Kurze Einführung in die Boxstruktur

Das Ganze ist in drei Kombinationen unterteilt: das Labor, das elektrische Steuerfach und der Maschinenraum.mit einer Breite von mehr als 20 mm,, und die einzige Tür links wird zum Ein- und Ausgang verwendet; der elektrische Steuerfachschrank befindet sich auf der rechten Seite, und das Panel Es besteht hauptsächlich aus einem Temperaturregler,ein SchaltknopfDie Maschinenräume befinden sich unterhalb des Labors und bestehen aus Filtern, Magnetventilen, Schaltkreisteilen, Kompressoren und anderen Zubehörteilen.

Schalenmaterial

Farbe auf Stahlplatten

Material der Innenkiste

SUS#304 Edelstahlplatte

Isolationsmaterial

Starres Polyurethanschaum + Glaswolle

Drücken

1 Silikonschaumpressen

Haltestelle

Es gibt 2 Regalen aus Edelstahl mit einstellbarer Höhe in der Box

Heizgerät

Annehmen von Taiwan eingeführte Edelstahlflosse-Typ Heizrohr Heizrohr

Luftbefeuchter

Konstruktion des Zylinders zur Spaltbefeuchtigung

Lüfter

Motor

Verlängerungswelle aus Edelstahl

Windrad aus Aluminiumlegierung mit mehreren Flügelblättern

Spezielles einstellbares Lüftungs- und Luftzufuhrsystem

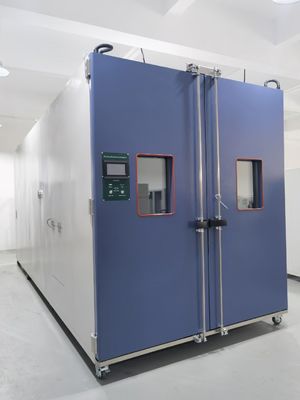

Box Tür

Einfach Tür, Doppeltür, eingebetteter, nicht reagierender flacher Griff

Dreischichtiges Vakuumglas zur Vergrößerung des Fensters

Elektrische Heizung, automatische Dämpfung, LED-Beleuchtung

Wasserbehälter

1 eingebauter abnehmbarer Wassertank (einfach zu reinigen)

1 automatische Wasserpumpe (die Wasserversorgung wird automatisch vom unteren Behälter in die obere Schicht transportiert)

Wassermangelwarnvorrichtung

Stativ

Die Unterseite des Rumpfes ist mit 4 beweglichen Universalrädern aus Polyurethan ausgestattet

Eigenschaften des Kühlsystems

Mehrstufige automatische Anpassung der Lastkapazität

Kompressor ~ Hermetischer Kompressor der französischen Marke "Tecumseh"

Kondensator ~ Flossenart mit Taiwan-Kühlventilator

Verdampfer ~ Automatische Mehrstufeneinstellung der Lastkapazität des Flossen-Typs

Expansionsventile ­ europäische und amerikanische Importkomponenten

Kühlmittel ~ Umweltschonendes Tiefkühlmittel

Zubehör ~ Trocknungsmittel, Öltrennmittel, Kühlmittelfenster usw...

Bild der Steuerung

Kontrollmethode

Das Balance-Temperatur- und Luftfeuchtigkeitskontrollsystem (BTHC) steuert die SSR auf PID- Weise, so dass die Wärme- und Luftfeuchtigkeitsmenge des Systems dem Wärme- und Luftfeuchtigkeitsausfall entspricht.so dass es langfristig stabil verwendet werden kann.

Eigenschaften des Controllers

Unabhängige Forschungs- und Entwicklungsplanung

Programmierbarer Logikcontroller

LCD, Farbbildschirm

Touchscreen-Direkt-Tastentyp

Temperatur- und Luftfeuchtigkeit gleichzeitig programmierbare Steuerung

Chinesisch und Englisch

7 Zoll großer Bildschirm in Farbe

Großer LCD-Controller mit hohem Kontrast und einstellbarer Hintergrundbeleuchtung.

Spezifikationen für die Steuerung

Genauigkeit: Temperatur ± 0,1 °C, Luftfeuchtigkeit ± 1% R.H.

Auflösung: Temperatur ± 0.1, Luftfeuchtigkeit ± 0,1% RH

mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W

Auswahl des Eingangssignals für Temperatur und Luftfeuchtigkeit PT 100Ω*2 (trockene und nasse Glühbirne)

9 Gruppen von P.I.D.-Steuerparameter-Einstellungen, automatische P.I.D.-Berechnung

Automatische Korrektur von feuchten und trockenen Glühbirnen

Bildschirmanzeige

Annehmen Bildschirm Dialogtyp, keine Notwendigkeit, Tasten einzugeben, der Bildschirm direkt berühren die Optionen

Temperatur- und Luftfeuchtigkeitseinstellungen (SV) und tatsächliche (PV) Werte werden direkt angezeigt

Kann gerade ausgeführte Programmnummer, Segment, verbleibende Zeit und Zykluszeiten anzeigen

·Funktion der kumulierten Betriebszeit

Der Temperatur- und Luftfeuchtigkeitseinstellungswert des Programms wird in einer Grafikkurve angezeigt, wobei die Echtzeit-Anzeige-Programmkurve-Ausführung funktioniert

Mit einem separaten Programmbearbeitungsbildschirm kann jede Seite mindestens 5 Segmente von Temperatur, Luftfeuchtigkeit und Zeit eingeben

Chinesisch und Englisch können willkürlich gewechselt werden.

Der Fehleranforderungsschirm wird angezeigt.

Der Bildschirm kann für Hintergrundbeleuchtung eingestellt werden

Die Bildschirmschutzfunktion kann als Timer, TIMER oder manuelles Herunterfahren eingestellt werden.

Programmkapazität und Steuerungsfunktionen

Verfügbare Programmgruppen: maximal 120 PATTEN

Einsatzspeicherkapazität: insgesamt 1200 SEGMENTE

Wiederholbare Befehle: jeder Befehl kann bis zu 999 Mal ausgeführt werden

Die Produktion des Programms setzt den Dialog-Stil ein, mit Funktionen wie Bearbeiten, Löschen und Einfügen.

SEGMENTS-Zeiteinstellung 099 Stunden 59 Minuten

Mit ausgeschaltetem Programmspeicher wird es automatisch starten und weiterhin Programmfunktionen nach dem Einschalten ausführen

Graphische Kurven können während der Ausführung des Programms in Echtzeit angezeigt werden

mit einer Leistung von mehr als 50 kW

mit Date- und Uhrzeit-Anpassung

Funktion Schlüssel- und Bildschirmsperre (LOCK)

Kompressor

Hermetischer Kompressor der französischen Marke "Tecumseh"

Kompressorbilder

Kondensator

Flossenart mit Taiwan-Kühlventilator

Verdampfer

Automatische Anpassung der Lastkapazität mit mehreren Abschnitten

Expansionsventil

Europäische und amerikanische Importkomponenten

Kühlmittel

Umweltschonende gefrorene Kältemittel (Umweltschonende Kältemittel R404A und R23 von Honeywell in den Vereinigten Staaten)

Eigenschaften

Einführung einer mehrstufigen automatischen Lastkapazitätsanpassungstechnologie

Kältemittel

Trocknungsmittel, Ölseparator, Kühlmittelfenster usw.

Wasserbehälter

1 eingebauter Wassertank

Wasserqualität

Fügen Sie gereinigtes Wasser oder destilliertes Wasser hinzu (Kranwasser enthält Schmutz, der die Rohrleitung leicht blockiert und die Produktprüfung beeinträchtigt)

Schutzvorrichtung

1. Null-Kreuzungstyristor-Leistungsregler

2. Heizungs-Luftverbrennungsschalter

3Kompressor-Überdruckschutzschalter

4. Kompressorüberlastung und Überstromschutzschalter

5Schalter zum Schutz vor Phasenverlusten

6Keine Sicherungsüberlastung

7. Wasserbehälter Wasserknappheitsschalter

8. Schnellversicherung für Heizung und Luftbefeuchtung

Spannung verwenden

220V ± 10% 50HZ

Macht

7 kW

Umwelt zulässig

0 ~ 30°C

Leistungsgarantierte Umwelt

5 ~ 25°C

Schraubkappe

Ø50 mm Prüfloch auf der linken Seite des Rumpfes mit Schraubkappe 1 Satz

mit einem Durchmesser von mehr als 20 mm

Standardversuch aus nicht gewebtem Gewebe 3 Stück

Spezifikationen

Bei der Bestellung eine Kopie vorlegen

Handbuch

Ein Handbuch des Geräts
