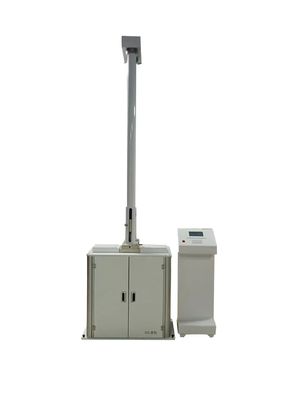

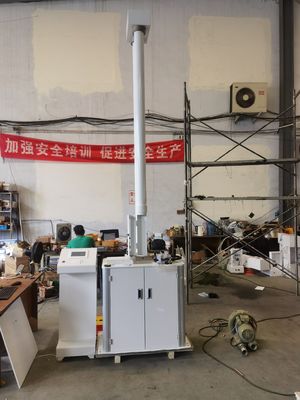

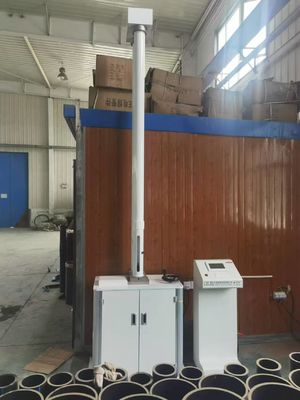

Fall-Schlagprüfungsanlage

1Grundsatz:

Einfallsprüfmaschine eignet sich für verschiedene Rohre (PVC-U-Wasserleitungen, Abwasserleitungen, Niederdruckwasserleitungen, Niederdruckwasserleitungen, Kernschäumrohre,Rohre mit doppelter WandEs eignet sich auch zur Bestimmung der äußeren Aufprallwiderstandsfähigkeit von starren Kunststoffplatten.Das Produkt entspricht der Industriestandard JB/T9389, den technischen Bedingungen für die Aufprallmaschine zur Prüfung von Fallgewicht und den nationalen Normen GB/T14152., GB/T14153, GB/T6112; erfüllt auch GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 und andere Prüfverfahren.

2.Gebrauch :

Es eignet sich für die Aufprallprüfung von Proben von nichtmetallischen Materialien oder Produkten wie Kunststoffrohren, Glas, Keramik usw.Es handelt sich um ein Prüfgerät zur Bewertung der Stoßfestigkeit von Materialien.

3- technische Indikatoren:

1Maximale Aufprallenergie: 300 J

2. Masse des Hammerkörpers: 0,5 kg·6,3 kg

3- Krümmungsradius des Hammerkopfes: jeweils ein für d25R50 und d90R50;

4. Aufprallhöhe: 2000 mm und darunter

5. Fehler bei der Aufprallhöhe: ±2 mm

6Spezifikation des Musters: Φ16mm Φ800mm

7Stromversorgung: 220 V, 50 Hz

8Gesamtgröße: 900*800*4100 mm

9Maschinengewicht: 380 kg

4- einschlägige Normen:

ZBN72026 "Technische Voraussetzungen für die Prüfausrüstung für die Schlagprüfung mit einem Sturzhammer"

GB/T14152 "Prüfmethode für die äußere Stoßfestigkeit von thermoplastischen Rohren bei Dreh des Uhrzeigers"

GB/T14153 "Allgemeine Vorschriften für Prüfmethoden für den Einschlag mit Fallhammer auf starre Kunststoffe"

GB6112 "Prüfmethode für die Stoßfestigkeit von thermoplastischen Rohren und Fittings (Fallgewichtsmethode) "

GB/T10002.1 "Rigid Polyvinylchlorid (PVC-U) Rohre für die Wasserversorgung"

GB/T10002.3 "Rigid Polyvinylchlorid (PVC-U) -Rohre zur Verwendung in unterirdischen Abwasser- und Abwässeranlagen"

GB/T13664 "Dünnwandstarke Rohre aus Polyvinylchlorid (PVC-U) für die Wasserversorgung unter niedrigem Druck"

GB11548 "Prüfmethode für die Stoßfestigkeit von starren Kunststoffblechen (Dropping Hammer Methode) "

JB/T5125 "Rigid Polyvinylchlorid Rohre für die Landwirtschaft"

JTT/529-2016 Kunststoffbällchen für Betonbrücken

GB/T8814 "Rigid Polyvinylchlorid (PVC) Profile für Türen und Fensterrahmen"

GB/T5836.1 "Rigid Polyvinylchlorid Rohre für die Abwasserentsorgung von Gebäuden"

GB/T 19472.1-2004 "Strukturale Wandrohrsysteme aus vergrabenem Polyethylen (PE) Teil 1: Wellenrohr aus Polyethylen mit doppelten Wänden"

5Hardware-Konfiguration und Systemzusammensetzung:

1, Taiwan Delta programmierbare Steuerung.

2, Taiwan Delta Touchscreen-Set (sieben Zoll).

3, ein Satz von Korea Onetokos photoelektrischen Durchstrahlempfänger.

4Ein Satz photoelektrischer Encoder.

5Ein Satz von Schritt- und Verzögerungssystemen.

6Ein Satz von Kettenantriebssystemen.

7, ein Satz von Aluminiumlegierung Probenunterstützung.

8"Hammerkörper, Hammerkopf und Hammersitz sind serienmäßig ausgestattet.

9Ein Satz Probenhebegerät.

10Eine Reihe von pneumatischen Anti-Sekundärschlagsystemen.

11Ein Satz elektromagnetischer Adsorptionssysteme.

6.Prüfprinzip:

Das zu prüfende Rohr oder Profil wird auf der Arbeitsbank montiert, die Höhe der Probe so eingestellt, dass die obere Oberfläche der Probe gerade am unteren Rand des photoelektrischen Kontrastsystems liegt.Auswahl des Hammerkopfes und des Gewichts gemäß den Anforderungen der nationalen Normen, und kombinieren Sie den Schlaghammer; stellen Sie die elektromagnetische die Höhe des Adsorptionssystems, hängen Sie den Hammer; Punktprüfung; fallen Sie den Schlaghammer von einem hohen Ort,Beobachten Sie den Bruch des Rohres oder Profils, eine oder weniger zeigt an, dass die Stoßfestigkeit des Rohres oder Profils gut ist, und mehr als eine zeigt an, dass die Stoßfestigkeit.

7. Versuchsschritte:

Eine.Anlageprobe:

1.1 Schalten Sie die Stromversorgung ein und öffnen Sie die Probenschutztür.

1.2 Die Aufprallprobe wird eingebaut und die Höhe der Probe so eingestellt, dass sich der obere Rand der Probe in unmittelbarer Nähe der Kontaktfläche der photoelektrischen Anlage befindet.

B.Wählen Sie den Schlaghammer:

1 Das Modell des Hammerkopfes ist nach den Normvorschriften auszuwählen.

2 Kombinieren Sie den Schlaghammer nach den Normvorschriften.

C. Das ist...Prüfungen:

3.1 Die Höhe des elektromagnetischen Adsorptionssystems einstellen, das Beobachtungsfenster öffnen, den kombinierten Schlaghammer hineinlegen und an den Elektromagneten adsorbieren;

3.2 Einstellung der Aufprallhöhe;

3.3 Heben auf die eingestellte Höhe;

3.4 Punkteschlüssel;

3.5 Die Prüfergebnisse werden entsprechend der Beschädigung der Proben angegeben.
